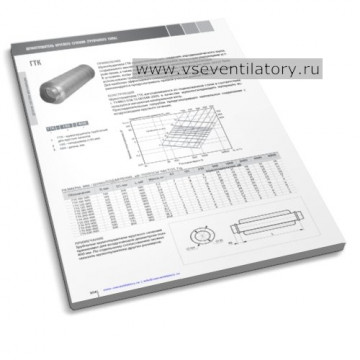

Основная часть документа посвящена шумоглушителям трубчатого типа. Их ставят в воздуховоды, чтобы снизить аэродинамический шум вентиляторов, кондиционеров и воздухорегулирующих устройств, а также шум самих элементов воздуховодов. В каталоге две серии:
- ГТК — для круглых каналов, ниппельное соединение, типоразмеры D 100–630 мм, длина 600 или 900 мм;
- ГТПи — для прямоугольных каналов, шинореечное соединение.
Корпус выполнен из оцинкованной стали, внутри — негорючая минеральная вата.
Какие данные приведены
Для каждого типоразмера указаны присоединительные размеры, масса (у ГТК — от 2,2 до 20,8 кг) и шумоподавление в дБ по октавным полосам от 63 до 8000 Гц. Для ГТК есть диаграмма удельной потери давления в зависимости от расхода воздуха и скорости. Это основные технические характеристики для расчёта акустики и сопротивления сети.
Как подобрать по каталогу
- Определите диаметр или сечение воздуховода. Трубчатые ГТК рассчитаны на воздуховоды диаметром до 400 мм, другие размеры — по отдельному согласованию.
- Найдите частоты, на которых шум вентилятора максимален, и сравните их со значениями шумоподавления в таблице: у малых типоразмеров эффект выше, у больших — заметно ниже.
- Проверьте потерю давления по диаграмме и учтите её в сопротивлении сети.
- Предусмотрите перед шумоглушителем прямой участок около 1 м. При жёстких требованиях к шуму можно поставить два шумоглушителя подряд.
Вентиляторы для сети и аксессуары для вентиляторов есть в магазине. Если подбор вентилятора ещё не сделан, пригодится опросный лист для подбора вентилятора. Смежные элементы сети смотрите в каталогах воздуховоды и фасонные элементы и принадлежности: виброизоляторы, гибкие вставки, хомуты.
Вопросы и ответы
Для воздуховодов какого диаметра подходят шумоглушители ГТК?
По примечанию в каталоге, трубчатые шумоглушители круглого сечения применяют для воздуховодов диаметром до 400 мм. Размеры вне этого диапазона можно заказать по отдельному согласованию.
Как устанавливать шумоглушитель, чтобы он работал эффективнее?
Перед шумоглушителем рекомендуется прямой участок длиной 1 м. Если требования к шуму особенно жёсткие, допускается установка сразу двух шумоглушителей одного типа.
Из чего изготовлены шумоглушители и как подключаются к воздуховоду?
Корпус — из оцинкованной стали, шумопоглотитель — негорючая минеральная вата. ГТК соединяются с круглыми воздуховодами ниппелем, ГТПи с прямоугольными — шинореечным соединением.
