Что в каталоге

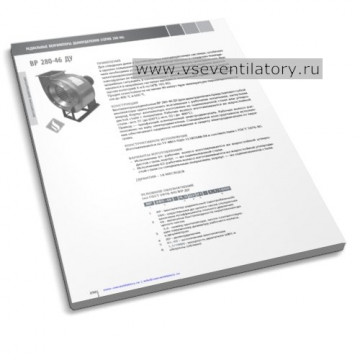

Материал посвящён радиальным вентиляторам дымоудаления ВР 280-46 ДУ — центробежным машинам одностороннего всасывания с лопатками, загнутыми вперёд. Они удаляют дымогазовоздушные не взрывоопасные смеси при пожаре и в других аварийных ситуациях и рассчитаны на требования СП 7.13130.2009.
- конструкция: корпус из оцинкованной или углеродистой стали с покрытием, трёхфазный асинхронный двигатель, колесо на валу двигателя;
- исполнения 01 (колесо из жаростойкой стали, до 600 °C) и 02 (до 400 °C);
- расшифровка условного обозначения по ГОСТ 5976-90;
- таблица по типоразмерам 4,0, 5,0, 6,3 и далее: частота вращения, тип и мощность двигателя, ток, производительность, полное давление при 20, 400 и 600 °C, масса.
Где применяют
В аварийных системах вытяжной противодымной вентиляции зданий повышенной этажности, производственных и складских помещений. Исключение — помещения категорий А и Б по НПБ 105-95.
Как подобрать по каталогу
Для подбора задайте расход и потери давления сети, затем найдите в таблице строку, где давление при расчётной температуре газов (400 или 600 °C) не ниже требуемого. Технические характеристики стоит сверить по трём пунктам:
- температура дымовых газов и подходящее исполнение;
- мощность и ток двигателя для расчёта питания и защиты;
- масса вентилятора для проектирования опор.
Если данных для выбора не хватает, заполните опросный лист для подбора вентилятора. Центробежные машины смотрите среди радиальных вентиляторов в магазине.
По теме системы дымоудаления также есть каталог клапанов противопожарных и дымоудаления, каталог радиальных вентиляторов ВР 86-77, ВР 300-45 и другие каталоги раздела.
Вопросы и ответы
Чем отличаются исполнения 01 и 02 вентиляторов ВР ДУ?
Колесо исполнения 01 сделано из жаростойкой стали и рассчитано на газы до 600 °C, исполнения 02 — до 400 °C. Давление для обеих температур приведено в таблице.
Как расшифровывается обозначение ВР 280-46-4,0 ДУ?
ВР — вентилятор радиальный, 280 — стократный коэффициент полного давления, 46 — быстроходность, 4,0 — номер вентилятора (диаметр колеса в дециметрах), ДУ — дымоудаление. Далее указываются исполнение, мощность двигателя и обороты.
Какую огнестойкость указывает производитель?
Предел огнестойкости не менее 90 минут при температуре перемещаемых газов до 400 °C и 600 °C. Вентиляторы изготавливаются по ТУ 4861-020-15185548-04.
