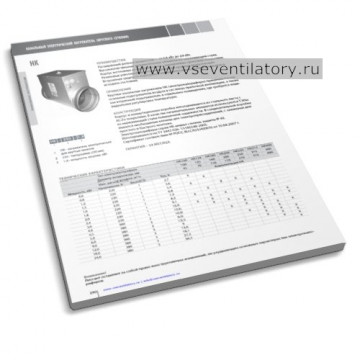

Что в каталоге
12 страниц на русском языке. Основной разворот посвящён круглым электрокалориферам НК: преимущества, конструкция, расшифровка обозначения (например, НК 250-1,6 — типоразмер 250 мм, мощность 1,6 кВт) и таблица технических характеристик. Далее идут правила монтажа и электрического подключения. Серии НП и ВНП указаны в названии каталога.
Что даёт таблица НК
- типоразмеры НК100, НК125, НК160, НК200, НК250, НК315, НК400 под воздуховоды 100–400 мм;
- минимальный расход воздуха: от 45 м³/ч у НК100 до 690 м³/ч у НК400;
- мощность 0,6–24 кВт, напряжение, число фаз и ток для выбора кабеля и автомата;
- комплектации, доступные для каждого типоразмера.
Монтаж: что учесть
Нагреватель ставят в горизонтальный или вертикальный воздуховод строго по стрелке направления потока. В горизонтальном канале коробка смотрит вверх или отклоняется до 90° в сторону, вниз — нельзя. До колена, вентилятора или заслонки оставляют не менее двух диаметров присоединения.
Питание нагревателя должно отключаться при остановке вентилятора или отсутствии потока: для этого применяют блокировку или дифференциальный датчик давления PS 500 (PS 1500). Минимальная скорость воздуха — не ниже 1,5 м/с.
Как выполнить подбор по каталогу
Сначала определите диаметр воздуховода и нужный нагрев, затем найдите типоразмер и сверьте минимальный расход, напряжение и ток с возможностями сети. Для линии понадобится вентилятор: смотрите канальные круглые вентиляторы в магазине или каталог канальных вентиляторов ВКК и ВКП. Управление и блокировку описывает каталог приборов автоматики. Если параметры системы не определены, пришлите данные через опросный лист для подбора вентилятора.
Вопросы и ответы
С какого расхода воздуха можно использовать нагреватели НК?
У каждого типоразмера свой минимум: от 45 м³/ч у НК100 до 690 м³/ч у НК400. Скорость воздуха в канале должна быть не ниже 1,5 м/с.
Как правильно установить круглый канальный нагреватель?
По стрелке потока, в горизонтальный или вертикальный воздуховод. Коробка направляется вверх или в сторону до 90°, вниз нельзя. До колена, вентилятора и заслонки нужно не менее двух диаметров.
На какое напряжение рассчитаны НК?
Модели до 3,0 кВт в таблице — на 220 В, однофазные. Начиная с 4,0 кВт — на 380 В, с указанием числа фаз и тока для каждой мощности.
