Что в каталоге

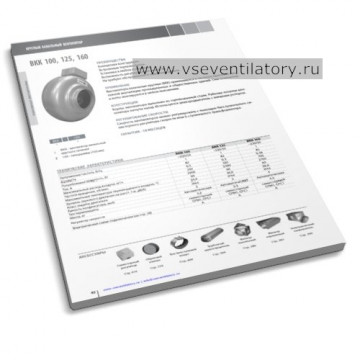

62 страницы на русском языке о канальных вентиляторах для приточно-вытяжных систем. Круглые ВКК представлены типоразмерами 100, 125, 160, 200 и 250 (число в обозначении — диаметр патрубка в мм). В названии каталога также указаны ВКК ЕС и квадратные ВКП, ВКПН, ВКПН ЕС.
Страница модели построена одинаково:
- таблица: напряжение, потребляемая мощность, ток, максимальный расход, частота вращения, температура воздуха, масса, ёмкость конденсатора;
- уровни звуковой мощности LwA по октавным полосам от 63 Гц до 8 кГц для всасывания, нагнетания и в окружение;
- чертёж с размерами ØD, Ød, L, h;
- аксессуары с номерами страниц: регулятор скорости, шумоглушитель, фильтры, нагреватель, хомут, обратный клапан.
Где применяют
ВКК рассчитаны на приточно-вытяжную вентиляцию промышленных и общественных зданий. Корпус из оцинкованной стали, лопатки загнуты назад, двигатель с внешним ротором, монтаж возможен в любом положении. Среда — невзрывоопасная, без липких веществ и волокнистых материалов; для типоразмеров 100–160 температура воздуха до 60 °C.
Как подобрать по каталогу
Для подбора вентилятора сначала определите расход и потери давления в сети, затем найдите типоразмер в таблице. Сверьте диаметр воздуховода, температуру среды, питание и уровень шума в нужной октавной полосе. Технические характеристики ВКК 100, 125 и 160 дают максимальный расход 250, 320 и 700 м³/ч. Скорость регулируют симисторным регулятором или 5-ступенчатым трансформатором, их выбирают среди приборов автоматики.
Модели из каталога можно найти в магазине: канальные круглые вентиляторы и канальные прямоугольные вентиляторы. Шумоглушители и клапаны смотрите в каталоге деталей систем вентиляции, фильтры — в каталоге канальных фильтров.
Вопросы и ответы
Какой максимальный расход воздуха у ВКК 100, 125 и 160?
Согласно таблице, 250, 320 и 700 м³/ч соответственно. Потребляемая мощность 82, 82 и 85 Вт при питании ~220 В, 50 Гц.
Можно ли регулировать скорость вентиляторов ВКК?
Да. Применяют бесступенчатый симисторный регулятор (в таблице указаны СРМ1, СРС1) или 5-ступенчатый трансформатор.
Для каких сред подходят ВКК?
Для невзрывоопасных газовых сред с температурой от −20 °C без липких и волокнистых примесей; содержание твёрдых частиц — не более 100 мг/м³. Верхний предел температуры для ВКК 100–160 — 60 °C.
