Что в каталоге

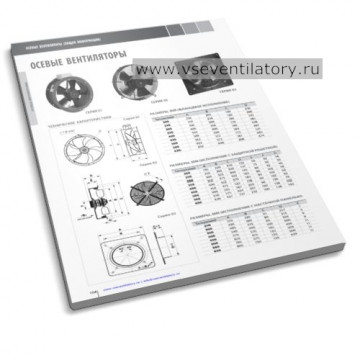

Документ на русском языке, 20 страниц. Он посвящён осевым вентиляторам ВО с круглым корпусом и монтажными фланцами с двух сторон. Исполнения различаются последними цифрами обозначения:
- 01 — фланцевое;
- 02 — с защитной решёткой;
- 03 — с настенной панелью.
Для каждого исполнения приведена таблица размеров (A–G, мм): фланцевое и с решёткой — типоразмеры 200–630, с настенной панелью — 250–630. Отдельная таблица содержит технические характеристики моделей: напряжение, мощность, частоту вращения, расход, давление и уровень шума. Дальше идут электрические схемы и расшифровка обозначения.
Конструкция
Корпус из оцинкованной стали с полимерным покрытием, лопасти серповидной формы, двигатель с внешним ротором. Крыльчатка динамически сбалансирована в двух плоскостях, в двигатель встроены термоконтакты. Направление потока — нагнетание («В»). Скорость вращения регулируется; подходящую автоматику ищите в каталоге приборов автоматики и регуляторов скорости.
Где применяют
Вентиляция производственных и общественных помещений, холодильная техника и кондиционирование, отвод тепла, обдув технологического оборудования. Вентиляторы монтируют в стеновых проёмах и других несущих конструкциях.
Как подобрать по каталогу
- по расходу и давлению в таблице характеристик (490–13 000 м³/ч);
- по питанию: «Е» — однофазное 220 В, «D» — трёхфазное 380 В;
- по допустимому шуму, 48–81 дБ(А);
- по габаритам из таблицы нужного исполнения.
Сверьте обозначение целиком: например, ВО-400-4Е-01 — типоразмер 400, 4 полюса, однофазное питание, фланцевое исполнение. Вентиляторы этой линейки можно купить в магазине: осевые вентиляторы серии ВО. Если нужен подпор с другой аэродинамикой, посмотрите каталог осевых вентиляторов подпора ВО 25-188 и ВО 30-160. Весь остальной осевой ряд есть в соответствующем разделе магазина.
Вопросы и ответы
Как расшифровывается обозначение, например ВО-400-4Е-01?
ВО — вентилятор осевой, 400 — типоразмер, 4 — число полюсов, Е — однофазное подключение 220 В (D — трёхфазное 380 В), 01 — фланцевое исполнение. Исполнение 02 — с защитной решёткой, 03 — с настенной панелью.
Какие модели серии рассчитаны на 380 В?
В таблице характеристик 380 В указано для моделей ВО-500-4, ВО-560-4 и ВО-630-4 (мощность 450–860 Вт). Остальные типоразмеры в таблице — однофазные, 230 В.
Есть ли у двигателя защита от перегрева?
Да, по описанию в каталоге вентиляторы оснащены встроенными термоконтактами. Их подключение (клеммы TK) показано на электрических схемах для 220 и 380 В.
