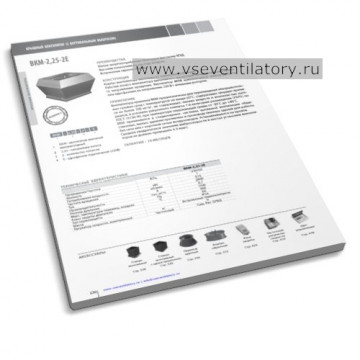

Что в каталоге
Документ посвящён крышным вентиляторам ВКМ — малорасходным моделям с вертикальным выбросом. Среди типоразмеров в начале каталога — ВКМ-2,25-2Е и ВКМ-2,8-2Е; в названии документа указана также серия ВКР.
Страница модели обычно содержит:
- расшифровку обозначения: тип, размер колеса, число полюсов, питание;
- таблицу технических характеристик;
- шумовые данные по октавным полосам на входе и выходе;
- график давление—расход;
- перечень аксессуаров с отсылкой на страницы.
Для каких задач
ВКМ применяют в стационарных системах вытяжной вентиляции жилых, общественных, административных и производственных зданий — без сети или с короткой сетью воздуховодов. Монтаж на кровле.
Среда — невзрывоопасная, до 60 °C, с твёрдыми примесями не более 100 мг/м³, без липких и волокнистых веществ. Окружающая температура — от −20 до +40 °C.
Как подобрать по каталогу
При подборе сравните расчётный расход и потери давления сети с кривой на графике. Для ВКМ-2,25-2Е в таблице указаны 1100 м³/ч и 480 Па, мощность 0,15 кВт, масса 9 кг. Перед заказом сверьте питание (однофазное 220 В), типоразмер и комплектацию: монтажный стакан, обратный клапан, регулятор скорости, реле защиты.
Каталог можно смотреть онлайн или скачать. Подходящие крышные вентиляторы есть в магазине; если нужен расчёт, заполните опросный лист для подбора вентилятора. Для систем противодымной защиты смотрите каталог вентиляторов дымоудаления ВР, ВКР ДУ, остальные издания — в разделе каталогов других производителей.
Вопросы и ответы
Для каких сред и условий предназначены вентиляторы ВКМ?
Для невзрывоопасных газовых сред до 60 °C с твёрдыми примесями не более 100 мг/м³, без липких и волокнистых веществ. Исполнение УХЛ1, окружающая температура от −20 до +40 °C.
Как расшифровывается обозначение ВКМ-2,25-2Е?
ВКМ — вентилятор крышный малорасходный, 2,25 — типоразмер колеса, 2 — число полюсов двигателя, Е — однофазное подключение 220 В.
Какие параметры указаны для ВКМ-2,25-2Е?
Мощность 0,15 кВт, частота вращения 2600 об/мин, ток 0,7 А, расход 1100 м³/ч, полное давление 480 Па. Класс защиты двигателя IP54, встроенные термоконтакты, масса 9 кг.
