Что в каталоге

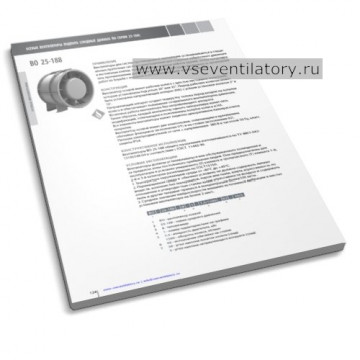

Документ открывается описанием серии ВО 25-188: применение, конструкция, условия эксплуатации и расшифровка условного обозначения. Далее идёт сводная таблица модификаций по типоразмерам (в начале таблицы видны размеры 8, 9, 10, 11,2 и 12,5).
- угол лопаток колеса 30° или 35°;
- направляющий аппарат 5° или 10° либо работа без него;
- для исполнения 02 указаны частота вращения, мощность двигателя и масса;
- серия ВО 30-160 вынесена в название каталога.
Где применяют
Вентиляторы подпора создают избыточное давление в лестничных клетках, тамбурах-шлюзах и шахтах лифтов. Дым не проникает в эти помещения, и остаётся возможность вести работы по борьбе с пожаром и спасению людей.
По условиям эксплуатации установка предусмотрена вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей, при температуре окружающей среды от -40 до +45 °C.
Как подобрать по каталогу
Для подбора вентилятора подпора сначала определите расход и требуемое давление, затем найдите подходящую характеристику на графике: её номер входит в обозначение. Например, ВО-25-188-8-1 7,5/1500-02-30/5 — типоразмер 8, характеристика 1, 7,5 кВт, 1500 об/мин, обечайка на стойке, лопатки 30°, НА 5°.
Перед заказом сверьте исполнение обечайки (01 или 02), мощность и обороты двигателя, массу для расчёта опор и питание 380 В. Технические характеристики моделей смотрите в таблицах.
Оборудование можно купить в магазине: осевые вентиляторы серии ВО и общий раздел осевых вентиляторов. Смежные материалы: каталог осевых вентиляторов серии ВО, вентиляторы дымоудаления и другие каталоги раздела.
Вопросы и ответы
Как расшифровать обозначение ВО-25-188-8-1 7,5/1500-02-30/5?
ВО — вентилятор осевой, 25-188 — серия среднего давления, 8 — типоразмер, 1 — номер характеристики на графике. Далее мощность 7,5 кВт и 1500 об/мин, исполнение 02 (обечайка на стойке), угол лопаток колеса 30° и угол направляющего аппарата 5°.
Чем отличаются модификации одного типоразмера?
Положением лопаток колеса (30° или 35°) и направляющего аппарата (5°, 10° или его отсутствием). От этого зависят создаваемое давление, мощность двигателя и масса.
Можно ли устанавливать такой вентилятор в обслуживаемом помещении?
Нет, по каталогу вентиляторы устанавливаются вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Диапазон температуры окружающей среды — от -40 до +45 °C.
