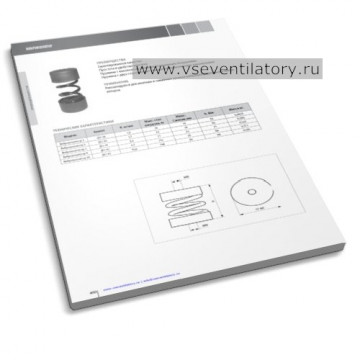

Что в каталоге
Двенадцать страниц с принадлежностями, которые гасят вибрацию и герметично соединяют вентилятор с воздуховодом. Три группы изделий:
- Виброизоляторы — пружины с полимерным покрытием и резиновыми наконечниками, резьба M8. Пять моделей: максимальная статическая нагрузка от 19 до 198 кг, максимальное сжатие 19–30 мм, высота 56–98 мм.
- Лента гибкая — полоса ПВХ/ткани с виниловым покрытием на двух оцинкованных стальных полосах. Типоразмеры 70 (45×70×45 мм) и 100 (70×100×70 мм).
- Гибкие вставки ВГ — для радиальных вентиляторов, работают при температуре от -50 до +80 °C и влажности до 60 %. Исполнение «фланец-фланец», размеры входа и выхода привязаны к типоразмеру вентилятора.
Как подобрать по каталогу
Виброизолятор выбирайте по массе установки: нагрузка на одну опору не должна превышать максимальную статическую, а ход сжатия должен укладываться в допустимый. Модель можно сверить по столбцу «Аналог» (ДО-38…ДО-43).
Гибкую вставку подбирайте по таблице соответствия: слева типоразмер вентилятора (ВР-2,5М … ВР-12,5М), рядом марка вставки, размеры входа и выхода, число и диаметр крепежных отверстий. Для канальных вентиляторов ВКП/ВКПН даны отдельные вставки с массой каждой позиции.
Перед заказом сверьте размеры присоединительных фланцев с габаритным чертежом вентилятора. Сами вентиляторы и аксессуары для вентиляторов есть в магазине, а радиальные машины — в разделе центробежных вентиляторов.
С чем смотреть вместе
Вставки ВР и ВКП/ВКПН рассчитаны на вентиляторы из соседних каталогов: радиальные вентиляторы ВР и канальные вентиляторы ВКК и ВКП. Остальные позиции собраны на странице раздела.
Вопросы и ответы
Как выбрать виброизолятор по нагрузке?
Разделите вес установки на число опор и сравните с максимальной статической нагрузкой в таблице. В каталоге пять моделей — от 19 до 198 кг на опору, у каждой указаны допустимое сжатие и высота.
Для каких вентиляторов даны гибкие вставки ВГ?
Для радиальных вентиляторов типоразмеров от ВР-2,5М до ВР-12,5М. Для каждого указаны марка вставки, размеры входа и выхода и крепёж; отдельная таблица есть для вставок ВКП/ВКПН.
В каком диапазоне температур работают гибкие элементы?
Вставки ВГ рассчитаны на воздух от -50 до +80 °C при влажности до 60 %. Для гибкой ленты указан диапазон от -40 до 70 °C.
