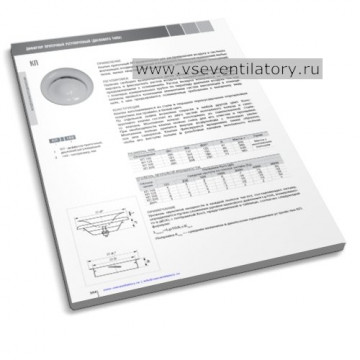

Что в каталоге
Страницы посвящены приточному клапану-диффузору КП: стальному дисковому воздухораспределителю, который ставят как концевой элемент системы. Типоразмеры — КП 100, 125, 160 и 200.
- назначение и принцип регулировки диском (размер S);
- конструкция: сам клапан и монтажное кольцо, крепление в воздуховоде заклёпками или саморезами;
- таблица размеров ØD, Ød, Ød1, A и масса;
- поправки Koct для расчёта уровня звуковой мощности по октавам;
- затухание звука и диаграммы расхода, потерь давления и шума по типоразмерам.
Где применяют
Диффузоры КП рассчитаны на жилые квартиры, офисы, магазины и административные помещения. Так как клапан виден в интерьере, к его внешнему виду предъявляют повышенные требования: стандартная окраска белая, другой цвет возможен по отдельной заявке. Для очистки и промывки клапан снимается с монтажного кольца.
Как подобрать по каталогу
Исходите из требуемого расхода воздуха qv и допустимого шума. По диаграмме выбранного типоразмера свяжите расход, суммарное падение давления ΔPt и положение диска S, затем по таблицам Koct оцените звуковую мощность: Lwoct = Lp10A + Koct. Сверьте посадочный диаметр с воздуховодом и размер A с глубиной монтажа.
Решётки и фильтры для систем вентиляции смотрите в разделе фильтры и решётки для вентиляторов, сопутствующие комплектующие — среди аксессуаров для вентиляторов в магазине.
Близкие по теме материалы: каталог деталей систем вентиляции (шумоглушители, клапаны, зонты) и каталог воздуховодов и фасонных элементов.
Вопросы и ответы
Как оценить уровень шума диффузора КП по каталогу?
Уровень звуковой мощности по октавам считается как Lwoct = Lp10A + Koct. Поправки Koct приведены в таблицах для полос 125–8000 Гц по каждому типоразмеру, там же указаны допуски.
Как крепится и обслуживается клапан КП?
Монтажное кольцо из оцинкованной стали фиксируется внутри воздуховода заклёпками или саморезами. Сам клапан вращением заходит выступами в резьбовые канавки кольца и снимается для очистки и промывки.
Как настраивают расход воздуха на объекте?
Расход меняют поворотом диска (размер S) и фиксируют в нужном положении. При монтаже его измеряют измерительными трубками по перепаду давления воздуха.
