Что в каталоге

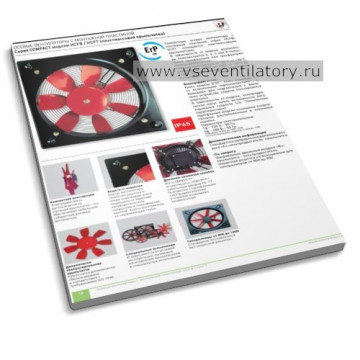

Документ посвящён компактным осевым вентиляторам Soler & Palau, которые монтируются на пластину в стене или перегородке. Представлены две линейки серии COMPACT: HCFB/HCFT с пластмассовой крыльчаткой и HCBB/HCBT с алюминиевой. Каталог на русском языке, 54 страницы.
- двигатели на 2, 4, 6 или 8 полюсов, однофазные 230 В и трёхфазные 400 В, 50 Гц;
- класс защиты IP65 (для моделей 800–1000 — IP55), класс изоляции F;
- встроенные термоконтакты, кроме типоразмеров 800–1000;
- рабочие температуры от -40 до 70 °C, для типоразмеров 800–1000 — от -20 до 40 °C;
- направление потока «А» (двигатель — крыльчатка) стандартно, «В» — по запросу.
Особенности конструкции
Электродвигатель расположен за ступицей крыльчатки, поэтому габариты вентилятора невелики. Крыльчатка динамически сбалансирована по ISO 1940. Корпус, защитная решётка и опора двигателя защищены катафорезным покрытием и полиэфирной краской, болты — из нержавеющей стали.
Внешняя клеммная коробка выполнена из огнеупорного пластика с кабельным вводом PG-11. В однофазных моделях конденсатор установлен прямо в ней.
Как подобрать по каталогу
Типоразмер и возможность регулирования скорости смотрите в таблицах технических характеристик. Перед заказом сверьте напряжение и число фаз, число полюсов, направление потока, температуру среды и нужна ли решётка: типоразмеры 800–1000 стандартно идут без неё. Устройство защиты двигателя поставляется отдельно.
Вентиляторы этого типа можно подобрать в разделе осевые вентиляторы Soler & Palau магазина. Для других схем установки откройте каталог осевых вентиляторов в цилиндрическом корпусе, а за решётками и обвязкой — в дополнительные принадлежности.
Вопросы и ответы
Чем отличаются модели HCFB/HCFT и HCBB/HCBT?
Материалом крыльчатки: у HCFB/HCFT она пластмассовая, у HCBB/HCBT — алюминиевая. Остальные основные параметры двигателей и конструкции в каталоге описаны одинаково.
Какое электропитание у этих вентиляторов?
Однофазные модели рассчитаны на 230 В, трёхфазные — на 400 В, частота 50 Гц. Число полюсов двигателя — 2, 4, 6 или 8, в зависимости от модели.
Идёт ли в комплекте защитная решётка и можно ли изменить направление потока?
Типоразмеры 800–1000 поставляются стандартно без решётки, решётка на всасывании — по запросу. Стандартное направление «А» (двигатель — крыльчатка), направление «В» делают по запросу.
