Что в каталоге

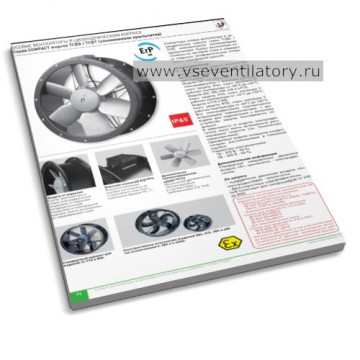

Документ на 96 страниц на русском языке посвящён осевым вентиляторам в цилиндрическом корпусе. В начале описана серия COMPACT TCBB / TCBT: корпус из листовой стали с катафоретическим покрытием и полиэфирной краской, алюминиевая крыльчатка, динамически сбалансированная по ISO 1940, болты из нержавеющей стали.
- электродвигатели с внешним ротором, однофазные или трёхфазные, 2, 4 или 6 полюсов;
- классы защиты двигателей: IP44 для моделей 250–400, IP65 для 450–630 и 6/710, IP55 для 4/710 и 800;
- встроенные термоконтакты, внешняя клеммная коробка с вводом PG-11;
- расшифровка маркировки модели;
- таблицы уровней звуковой мощности по октавным полосам и LwA.
Где применяют
Вентиляторы в цилиндрическом корпусе встраивают в круглые воздуховоды и устанавливают в системах приточной и вытяжной вентиляции промышленных и технических помещений. Для взрывоопасных сред в каталоге указаны исполнения: повышенная безопасность для отдельных моделей, взрывонепроницаемая оболочка и защита от взрывоопасной пыли для моделей /4-710 и 800.
Как подобрать по каталогу
Ориентируйтесь на типоразмер, число полюсов и тип питания (230 В или 400 В). Сверьте направление потока: стандартное «В» (от крыльчатки к двигателю), «А» — по запросу. Для помещений с ограничением по шуму сравните LwA в акустических таблицах. Для взрывоопасных зон учтите, что мощность и ток Ex-версий могут отличаться от стандартных.
Оборудование бренда можно выбрать среди осевых вентиляторов Soler & Palau в магазине; если нужна помощь с выбором, заполните опросный лист для подбора вентилятора.
Смежные темы: осевые вентиляторы с монтажной пластиной и дополнительные принадлежности. Все материалы производителя собраны на странице Soler & Palau.
Вопросы и ответы
Какие классы защиты у двигателей TCBB/TCBT?
Зависят от типоразмера: IP44 у моделей 250, 315, 355 и 400, IP65 у 450, 500, 560, 630 и 6/710, IP55 у 4/710 и 800. Класс изоляции везде F.
Есть ли взрывозащищённые версии?
Да, для части моделей. Повышенная безопасность указана для TCBT/2-250/H, TCBT/4-250/H и TCBT/6-355/H, а взрывонепроницаемая оболочка и исполнение для взрывоопасной пыли — для моделей /4-710 и 800.
Можно ли изменить направление воздушного потока?
Стандартное направление «В» — от крыльчатки к электродвигателю. Направление «А» (от двигателя к крыльчатке) доступно по запросу, как и двухскоростные двигатели 4/8 полюсов для типоразмеров 450–800.
