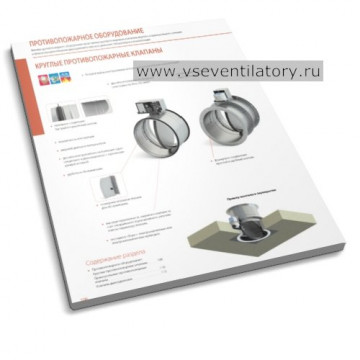

Что в каталоге
Раздел посвящён трём группам изделий Korf: круглым и прямоугольным противопожарным клапанам и клапанам дымоудаления. Он пригодится проектировщикам систем противопожарной защиты и вентиляции.
- Круглые клапаны: нормально открытые (огнезадерживающие) EI 90 и EI 120, нормально закрытые (дымоудаления) Е 90 и Е 120.
- Прямоугольные клапаны: исполнения на 90, 120 и 180 минут.
- Конструкция корпуса: односекционная или двухсекционная с термоизолирующей вставкой между горячей и холодной частями.
Конструкция и монтаж
Корпус сделан из оцинкованной стали, поворотная лопатка из огнеупорного материала. По периметру лопатки стоит термоактивный уплотнитель: при нагреве он расширяется и герметизирует закрытый клапан. Присоединение фланцевое или ниппельное, предусмотрены люки для обслуживания. В тексте приведены примеры монтажа в перекрытии и в стене.
Для круглых клапанов указано климатическое исполнение У3 по ГОСТ 15150-69: температура от –30 до +40 °С, прямое воздействие осадков не допускается.
Как подобрать по каталогу
Подбор начинайте с назначения: огнезадерживающий клапан или клапан дымоудаления. Затем сверьте предел огнестойкости, форму сечения, тип присоединения и привод. Типоразмеры и технические характеристики ищите в полном каталоге Korf.
Воздуховоды и фасонные части к системе смотрите в каталогах оборудования для круглых каналов и для прямоугольных каналов. Вентиляторы для таких систем доступны в магазине: вентиляторы Korf.
Вопросы и ответы
Чем отличаются нормально открытые и нормально закрытые круглые клапаны Korf?
Нормально открытые работают как огнезадерживающие и имеют пределы EI 90 и EI 120. Нормально закрытые применяют для дымоудаления, их пределы — Е 90 и Е 120.
Какие пределы огнестойкости у прямоугольных клапанов?
Для прямоугольных противопожарных клапанов в каталоге указаны три исполнения: 90, 120 и 180 минут.
Как клапаны поставляются по комплектации?
Клапан поставляется в сборе с электромагнитным или электромеханическим приводом. Привод размещён в защитном кожухе. Корпус можно получить с присоединительными фланцами или с ниппельным уплотнением.
